旋转靶机械结构设计笔记

2025年,过岗龙需要一个旋转靶子 # 设计需求 1. 转速达到3rps,也就是每分钟180转 2. 旋转靶子直径在60cm 3. 高度差分达到30cm 4. 由于惯性,滑轨结构尽量低趴

设计目标

  1. 制作一个通用的旋转机构
  2. 低成本(主要使用3D打印和玻璃纤维,只有必要零件使用金属
  3. 对快拆的一次尝试
  4. 对“成员在线合作”和“自研机械结构”的尝试

设计参数参考

云台轴承

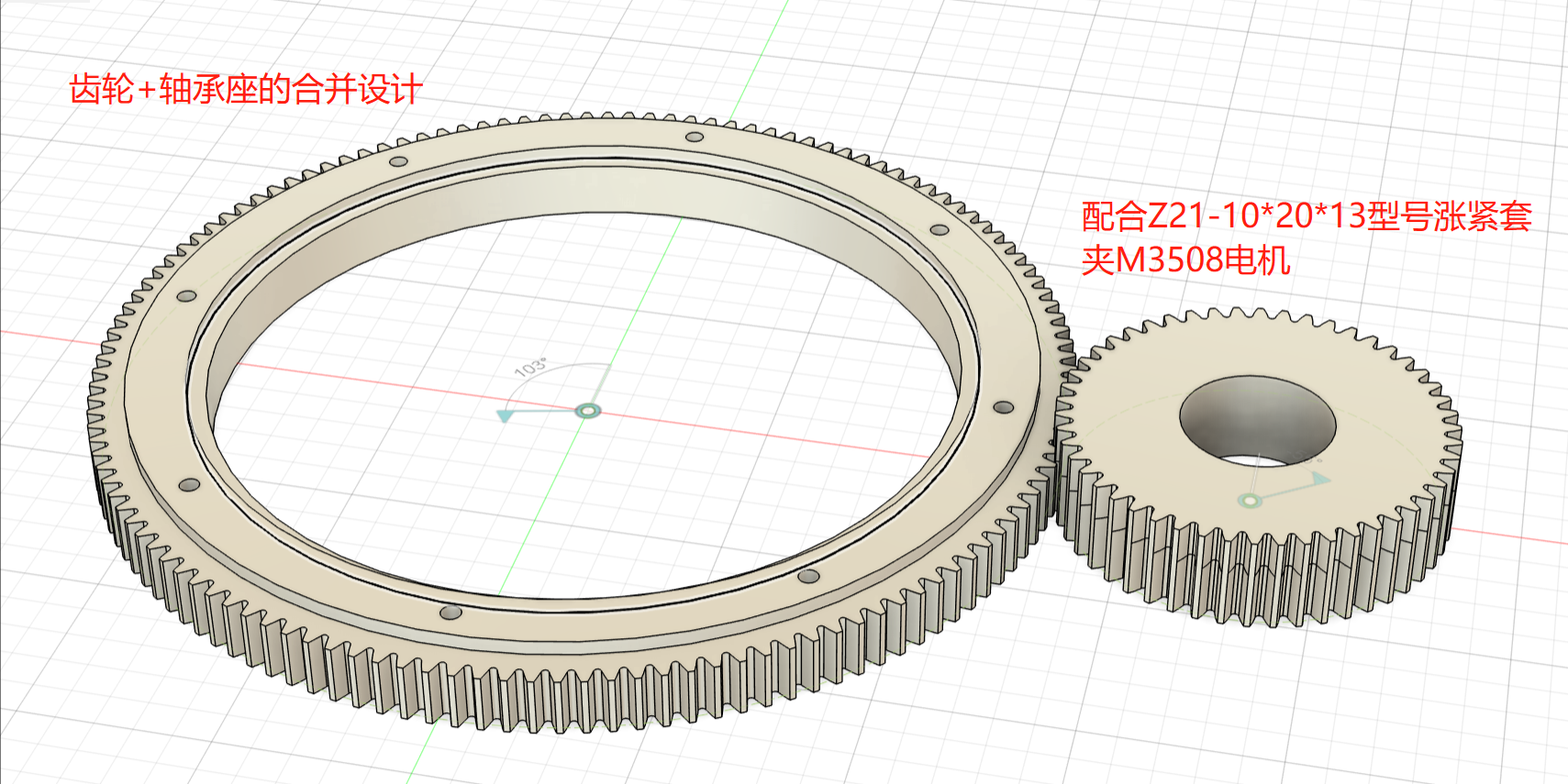

齿轮啮合示意图

1709X855/轴承组.png

大齿轮参数表

名称 规格
模数 1
齿数 130
压力角 20°
内径 101mm
外径 132mm
厚度 8mm
材质 6061铝合金

小齿轮参数表

名称 规格
模数 1
齿数 50
压力角 20°
内径 20mm
外径 52mm
厚度 13mm
材质 45# 钢

注意: 1. 以后齿轮生成一定要记录参数!!
2. 使用涨紧套z21 102013 固定小齿轮和3508电机出力轴

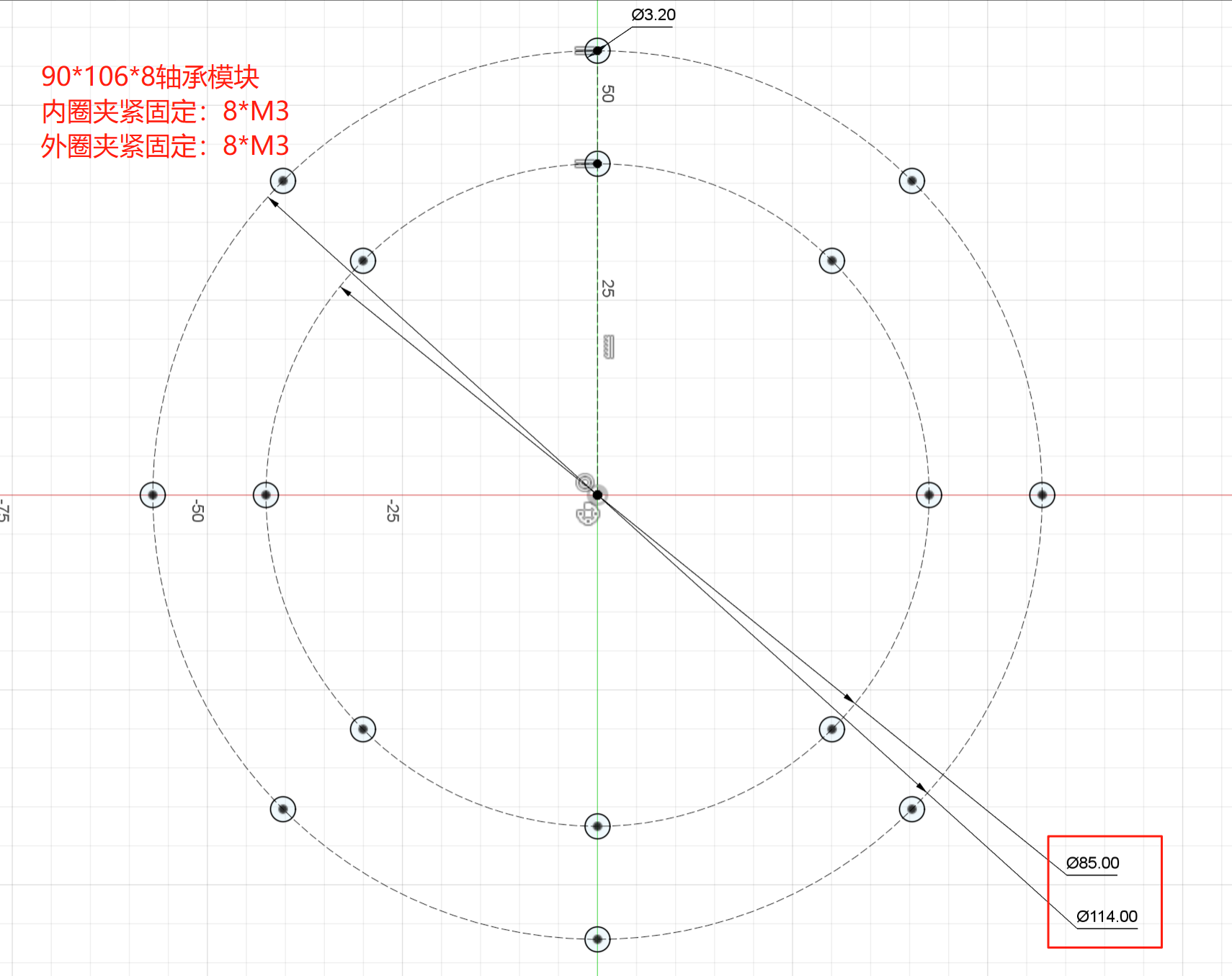

孔位分布

1710X1355/孔位分布示意图.png

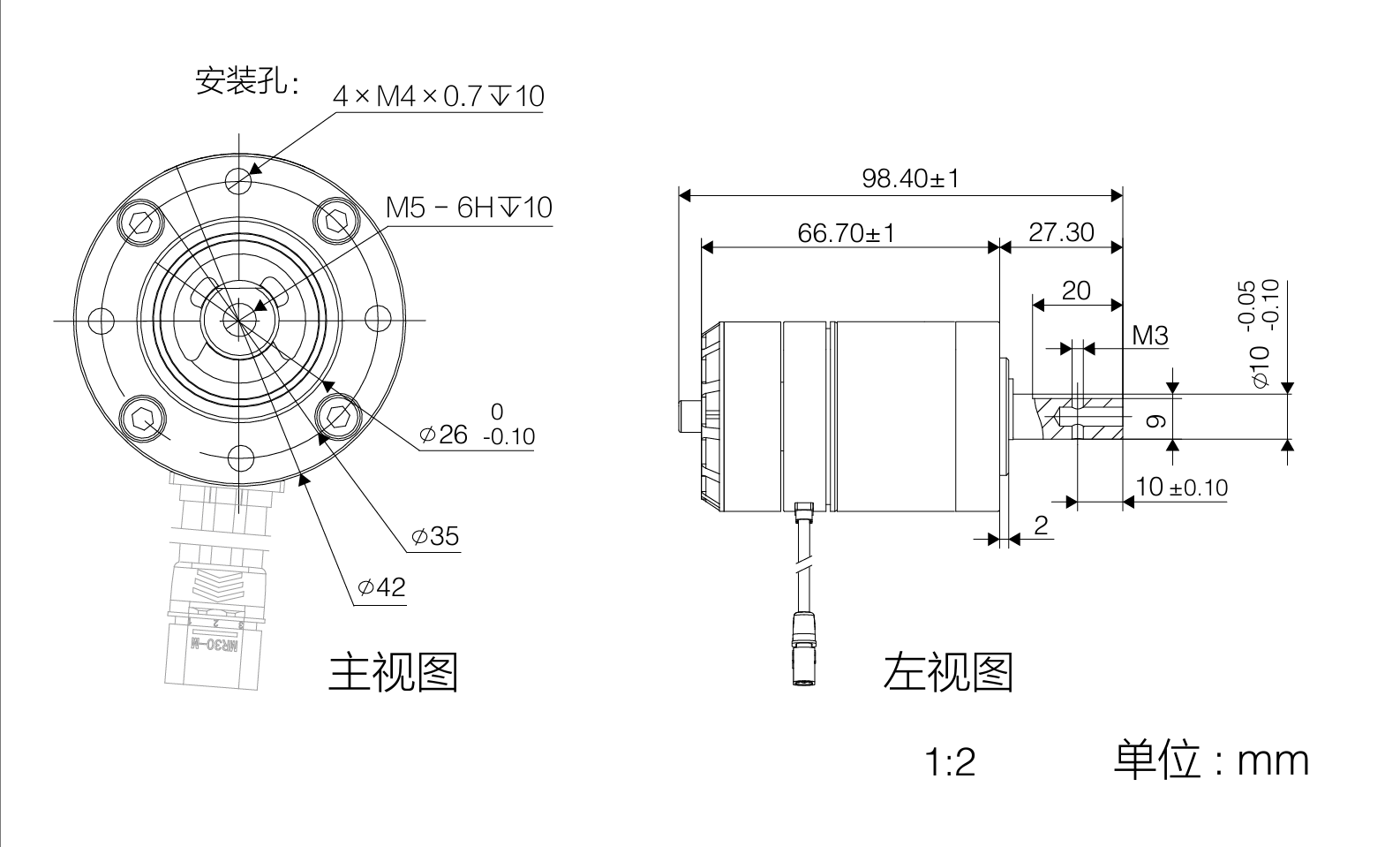

3508电机

参考3508电机参数


参数计算

此处要用3508电机小齿轮驱动云台的大齿轮达到3rps的转速 已知约束: 1. 轴距小于90mm 2. 云台大齿轮内径大于101mm 3. 3508端小齿轮额定转速469rpm

开始计算齿比(传动比): 3rps = 180rpm 转速比 = 469rpm / 180rpm = 2.6 齿数比 = 大:小 = 2.6 大疆3508内齿模数0.6,齿数17,中空孔径5mm。但是先不考虑直接连接的方案。

电池支架

参考电池支架参数 电池固定架参数 注意:螺纹孔M3,深度6mm 我怀疑这个是假的,和我的模型对不上
